Test : Seasonic X series 650W 80+ gold

3. Configuration de test

La machine de test

La machine de test est représentative de celle que possèderait un joueur "raisonné" :

Composant	Description
Carte mère	Asus P6T deluxe v2
Processeur	Intel Core i7 920 @ 3.5 GHz (1.125 V)
Refroidissement (CPU)	Scythe MUGEN II (avec 1 ventilateur)
Mémoire	Kit triple channel GSkill RipJaw PC16000 6GBRH (9-9-9-27 @ 1.66V)
Refroidissement (mémoire/carte mère)	Antec Tricool 120mm suspendu (vitesse minimale)
Carte video	XFX ATI Radeon HD 4890 @ 870/975 (BIOS mod "maison")
Refroidissement (carte video)	Accelero S1 rev2 + 2x 92 mm (occupe 3 Slots)
Boitier	Super LanBoy Modifié : 2x TM8 en bas du boitier, 2x Antec Tricool 120 mm (avant, arrière)
Stockage optique	Pioneer DVD-110D (IDE)
Stockage magnétique	2x Samsung HD753 (750 Go) en RAID0

Une fois le tout monté dans le boitier, on obtient un ensemble bien rempli :

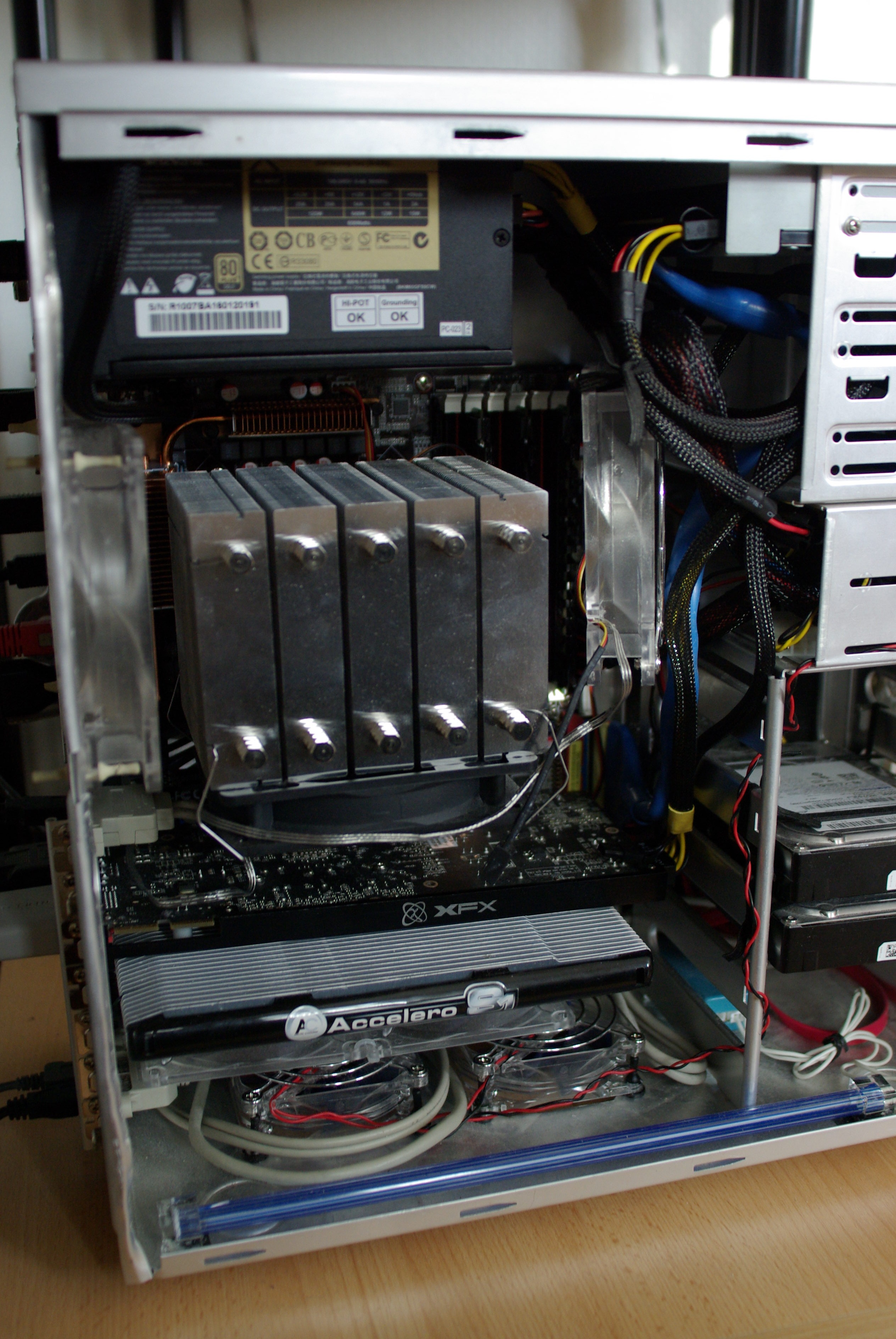

Intérieur du boitier après montage (cliquer pour agrandir)

Pour plus de silence, les disques durs sont supendus via des élastiques, ce qui est bien plus efficace que le montage avec les tiroirs et vis en caoutchouc d´origine. Les ventilateurs du boitier sont tous montés sur vis en caoutchouc : les plus petits (TM8 de 80 mm) sont montés en série (soit 6V) tandis que les plus grands sont contrôlés par la carte mère (fonction Q-Fan en position "silence"), bien que ce soient des ventilateurs dits "silencieux". Même les ventilateurs de la carte video sont ajustés avec des petits tampons pour limiter les vibrations. Son BIOS a été modifié de sorte à que les ventilateurs soient à 40 % de leur vitesse (4.8V) en dessous de 40°C et à pleine vitesse au delà de 80°C, avec un comportement linéaire entre ces deux limites.
Enfin, le ventilateur du processeur est lui aussi auto-régulé par la carte mère, mais le refroidissement est aussi assisté par la proximité de deux ventilateurs (celui à l´arrière du boitier et celui pour la mémoire/carte mère) qui constituent un système "push/pull".

Outils de mesure

Principalement, les mesures effectuées seront issues des sondes internes de la carte mère relevées avec HWMonitor, GPU-Z, et CPU-Z.

La puissance totale consommée est par contre obtenue par un Watt-mètre Energy Check 3000 de chez VoltCraft (distribué par Conrad) placé en amont du fil d´alimentation secteur de la Seasonic. Ce dernier nous permettra d´ailleurs de comparer la consommation avec l´ancienne alimentation (Antec Neopower 480W modulaire)

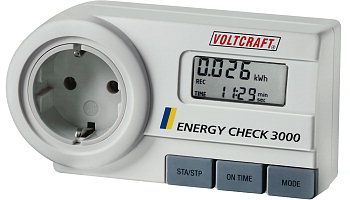

Le Watt-mètre Energy Check 3000 de VoltCraft

Les logiciels de stress sont les suivants : Prime95 en mode "Blend" et RealTime HDR pour la carte video (Oversampling 16x).
